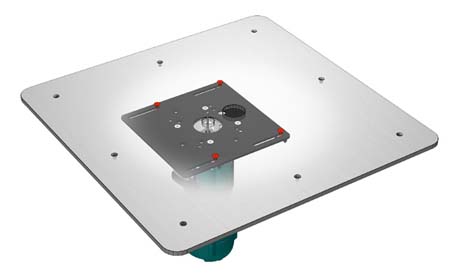

天板を通して黒いスライドベースを見た図です。スライドベースが大小2つのビット穴の間を行き来できる構造が分かります。
従来のようにビットサイズに合わせ、インサートリングを付け替える方法はその部分に段差が生じ やすく、加工中に材料がひっかかるといった使いにくさがあります。また、このことは加工精度にも影響を与えます。こうした問題をすべて解消し、段差をゼロ にしたのがMIRAIトリマー天板です。

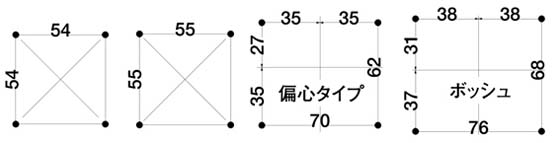

スライドベースは表裏両面が使えます。お持ちのトリマーに合う取付け穴を両面から探して下さい。
| 2024年11月 | ||||||
|---|---|---|---|---|---|---|
| 日 | 月 | 火 | 水 | 木 | 金 | 土 |
| 1 | 2 | |||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| 17 | 18 | 19 | 20 | 21 | 22 | 23 |
| 24 | 25 | 26 | 27 | 28 | 29 | 30 |
| 2024年12月 | ||||||
|---|---|---|---|---|---|---|
| 日 | 月 | 火 | 水 | 木 | 金 | 土 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| 15 | 16 | 17 | 18 | 19 | 20 | 21 |
| 22 | 23 | 24 | 25 | 26 | 27 | 28 |
| 29 | 30 | 31 | ||||
トリマーテーブルを自作するための天板セットです。
この天板があればトリマーテーブルの自作は簡単です。しかもご自分の使用目的に合ったトリマーテーブルの製作が可能になります。 MIRAIトリマー天板には大小2つのビット穴があり、ビットのサイズにより、トリマーを移動して使い分けます。
トリマーは天板に直接ではなく、スライドベースを介して取付けられています。そしてスライドベースは2つのビット穴の間を行き来することで、どちらかのビット穴をすばやく選択できます。
大小ビット穴を使い分けた状態です。ビット穴の穴径は18mmと36mmです。従来のインサートリングによる穴径調節ではないため、段差がなく材が引っかかることがありません。
天板裏面ではスライドベースが大小ビット穴の間を行き来する様子が分かります。左は大きいビット穴選択時、右は小さいビット穴選択時です。(トリマーのモーターをプラスチックベースから外した状態です。)
スライドベース/取扱説明DVD付
天板:400mm×400mm/高精度アルミ板6mm/
梨地アルマイト処理/ビット穴径:18mm及び36mm
